[通信用]
SPR-TB-CAT5e
1000BASE-T、PoE対応通信機器の雷害対策用
10BASE-T、100BASE-TX、1000BASE-T、PoE、PoE Plus、UPOE用LAN回線対応のネットワーク機器を雷害から守るSPDです。高耐量素子を採用することで直撃雷波形（10/350 JIS カテゴリD1）に対応、国土交通省仕様にも準拠しています。パソコンやサーバーなどのネットワークに最適です。
特長
-
●PC（LAN）、ハブ・ルータ、サーバ、コピー複合機、ネットワークカメラ、その他ネットワーク機器に最適
●CAT5e対応のため高速ネットワーク回線で使用可能
●PoE、PoE Plus対応のためUTPケーブルに電力供給が可能
●高耐量素子を採用することで直撃雷波形（10/350 JIS カテゴリD1）対応
●国土交通省仕様準拠

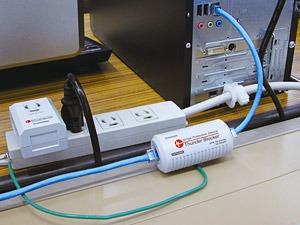

システム構成例
仕様
| 形式名 | SPR-TB-CAT5e | |
|---|---|---|
| 適用イーサネット※1 | 10BASE-T、100BASE-TX、 |
|
| 試験カテゴリ | JIS C 5381-21 | |
| 最大連続使用電圧 | Uc | DC60V |
| 定格電流 | 12/36 pair | 0.6A（30W） |
| 45/78 pair | 0.6A（30W） | |
| 挿入損失※2 | DC〜100MHz 1.0dB以下 | |
| 近端漏話（NEXT）※2 | DC〜100MHz 32.3dB以上 | |
| リターンロス※2 | DC〜100MHz 12.1dB以上 | |
| 電圧防護レベル | Up | 500V以下 |
| インパルス耐久性※3 | カテゴリC2 8/20μs | 5kA |
| カテゴリD1 10/350μs | 1kA | |
| 環境条件（温度範囲） | -20℃～+60℃ | |
| 環境条件（湿度範囲） | -5%～96％ | |
- ※1 ：
- 10BASE-T（IEEE802.3i）、100Base-TX（lEEE802.3u）、1000Base-T（IEEE802.3ab）、PoE（lEEE802.3af）、PoE Plus（IEEE802.3at）、UPOE（シスコ固有）
- ※2 ：
- CAT5e規格
- ※3 ：
- カテゴリC2は電流波形8/20μsで正負各5回、カテゴリD1は電流波形10/350μsで正負各1回を通電できる性能とし、各線の合計値とする
- ※4 ：
- SPDパネルもご用意しております。
