雷害対策 電源用SPD
電源用

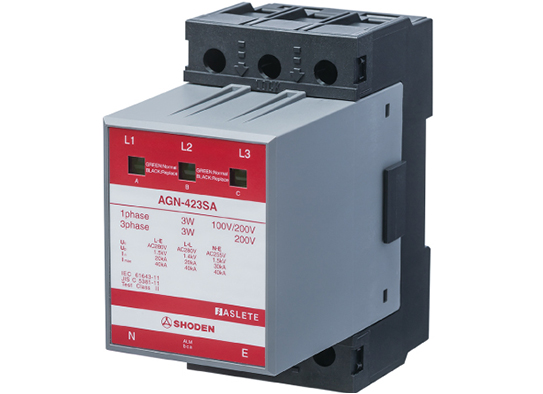

AGN-4シリーズ
JIS C 5381-11対応で
安全遮断技術「SIT」と「SITS®」を採用した
Imax40kAのハイエンドモデル
AGN-4シリーズは、公称放電電流8/20μs 20kA、最大放電電流8/20μs 40kAに対応したクラスⅡSPDのハイエンドモデルです。インパルス放電電流10/350μs 4kA(AGN-444Aは2.5kA)の性能も有しており、クラスⅠSPDとしても使用可能です。また、最新の安全技術SIT及びSITS®により、SPD故障時の短絡電流を、SPD単体で150Aまで遮断でき、専用のSPD分離器の接続により、回路の最大短絡電流までの全領域の短絡電流を安全に遮断することが可能です。
特 長
安全遮断技術「SIT」と「SITS®」を採用した新型SPD
AGN-4シリーズは、最新の安全技術SIT及びSITS®を採用しており、SPD故障時の短絡電流を、SPD単体で150Aまで遮断でき、専用のSPD分離器の接続により、回路の最大短絡電流までの全領域の短絡電流を安全に遮断することが可能です。
公共建築工事標準仕様書(令和4年版)の低圧用SPD クラスⅡに対応
漏電ブレーカの1次側にも接続可能
JIS C 5381-12:2014の附属書Kでは、TTシステム(日本の配電システムを含む)において、SPDを漏電ブレーカの1次側に接続する場合、接地間にスパークギャップ、GDT等の電圧スイッチング素子を実装することが記載されています。AGN-4シリーズは、N-E間にGDT(ガス入り放電管)を実装することで、漏電ブレーカの1次側にも問題なく接続可能です。
指定のSPD分離器をセットにした形名も追加
旧規格のJIS C 5381-1では、SPD短絡故障時の安全性が要求事項に無かったため、SPD分離器は主に50AF/50ATのMCCBを使用してきました。一方、新規格のJIS C 5381-11では、製造業者が指定するSPD分離器と組み合わせた状態で、SPD故障時の安全性の試験を実施しなければなりません。そのため、JIS C 5381-11に準拠したSPDを使用する場合、必ず指定のSPD分離器を接続する必要があります。 今回、指定のSPD分離器をセットとする形名を追加しました。このSPD分離器とのセット形名により、SPD分離器選定の間違いが無くなり、より安全にご使用いただけます。
※ SPDはDINレールおよび取付金具(オプション)での取付が可能ですが、ヒューズはDINレールのみの取付となります。
メンテナンス性が高いプラグイン形
SPDプラグとベースで構成するプラグイン形です。SPDプラグの誤挿入防止や抜け止め機構を備え、信頼性を向上しました。
SPDに内蔵する熱分離器と連動する故障表示、警報接点
故障表示および警報接点はSPDに内蔵する熱分離器に連動して動作する機械式です。故障表示は、正常時:緑、故障時:黒です。警報接点は警報接点端子(ALM)より出力し、c-a間はa接点出力(正常時: OPEN、故障時およびSPD本体(プラグ)未装着時:CLOSE)、b-c間はb接点出力(正常時:CLOSE、故障時およびSPD本体(プラグ)未装着時:OPEN)です。
二種耐熱
二種耐熱形低圧配電用サージ防護デバイスの登録製品を指定可能です。
シリーズラインナップ
-
SPD単体 / 警報接点有りAGN-421SA ・ AGN-422SA ・ AGN-423SA ・ AGN-444SA
-
SPD単体 / 警報接点無しAGN-421S ・ AGN-422S ・ AGN-423S ・ AGN-444S
-
SPDとSPD分離器のセット形式 / 警報接点有りAGN-421SA-F ・ AGN-422SA-F ・ AGN-423SA-F
-
SPDとSPD分離器のセット形式 / 警報接点無しAGN-421S-F ・ AGN-422S-F ・ AGN-423S-F
型番の見方
各部の名称
外観図
仕様
形式 | SPD単体 | 警報接点有り | AGN-421SA | AGN-422SA | AGN-423SA | AGN-444SA |
---|---|---|---|---|---|---|
警報接点無し | AGN-421S | AGN-422S | AGN-423S | AGN-444S | ||
SPDとSPD分離器の セット形式 |
警報接点有り | AGN-421SA-F | AGN-422SA-F | AGN-423SA-F | - | |
警報接点無し | AGN-421S-F | AGN-422S-F | AGN-423S-F | - | ||
試験規格 | JIS C 5381-11 | |||||
試験クラス | クラスⅠ クラスⅡ | |||||
適用回路 | 単相3線 中性線接地 100V/200V | - | ● | ●※5 | - | |
単相2線 1線接地 100V | ● | ●※5 | - | - | ||
単相2線 1線接地 200V | ● | ●※5 | - | - | ||
単相2線 中性点接地 200V | - | ● | - | - | ||
三相3線 Δ結線 1線接地 200V | - | ● | ●※1 | - | ||
三相4線 Y結線 中性点接地 100V/173V | - | - | ● | - | ||
三相3線 Y結線 中性点接地 415V | - | - | ● | |||
三相4線 Y結線 中性点接地 240V/415V | - | - | - | ● | ||
防護モード※5 | L-E、 L-N、 N~E | |||||
最大連続使用電圧 Uc※2 | AC280V | AC460V | ||||
インパルス放電電流 Iimp 10/350μs |
L-E間 | 4kA | 2.5kA | |||
N-E間 | 12.5kA | |||||
公称放電電流 In 8/20μs |
L-E間 | 20kA | ||||
L-L間 | - | |||||
L-N間 | 20kA | |||||
N-E間 | 30kA | |||||
最大放電電流 8/20μs |
L-E間 | 40kA | ||||
L-L間 | - | |||||
L-N間 | 40kA | |||||
N-E間 | 40kA | |||||
電圧防護レベル Up | L-E間 | 1.5kV | 2.5kV | |||
L-L間 | - | |||||
L-N間 | 1.4kV | 2.2kV | ||||
N-E間 | 1.5kV | 1.5kV | ||||
SPD分離器※3 | 外部 | |||||
低圧側のTOV | 耐える | |||||
対地間の電圧スイッチング素子(GDT) | 有り | |||||
構造 | プラグイン | |||||
故障表示 | 正常時:緑 故障時:黒 | |||||
警報接点 | 機械式 | |||||
指定する SPD分離器 |
ヒューズ/ホルダ | FDS-20kA-NB(φ14x51mm)/485201 | 栓形ヒューズ (BLA060、Pa60、AFa60) |
|||
必要な数量 | 1セット | 2セット | 3セット | 3セット | ||
定格短絡電流 ISCCR※4 | AC220V 80kA ※6 | AC440V 100kA※6 | ||||
接続端子 | M5ネジ端子(M5用圧着端子を使用して接続) | |||||
適用電線 | 3.5mm2~14mm2 | |||||
推奨電線 | ライン側3.5または5.5mm2 接地側5.5または8mm2 | |||||
温度・湿度 | 動作温度および保存温度:-40℃~+70℃ 相対湿度:95%以下 | |||||
取付方法 | レール取付(35mm幅) または 取付金具(オプション)による直接取付 | |||||
取付箇所 | 屋内または盤内 | |||||
外形寸法 mm | 警報接点有り | 54x110.5x93.2 | ||||
警報接点無し | 54x95x93.2 |
※1:ラインはL、接地相はN、接地はEと表記します。
※2:L-E間およびL-N間とします。
※3:SPD故障時にSPD又はSPDの一部を、電源系統から切り離すためのデバイス。
※4:指定のSPD分離器を連結したSPDに規定する電源系統の最大推定短絡電流。
※5:接地相(N相)が不明な場合に適用します。
※6:指定するSPD分離器接続時。
SPDとセットとなるSPD分離器および数量
SPD分離器と セット形式 |
警報接点有り | AGN-421SA-F | AGN-422SA-F | AGN-423SA-F |
---|---|---|---|---|
警報接点無し | AGN-421S-F | AGN-422S-F | AGN-423S-F | |
ヒューズ | FDS-20kA-NB(φ14x51mm) | |||
ホルダ | 485201 | |||
内訳 | 1セット | 2セット | 3セット | |
ヒューズ1本 ホルダ1個 |
ヒューズ2本 ホルダ2個 |
ヒューズ3本 ホルダ3個 |
