大切な機器を厳しい外部環境から安全、確実に保護する

光ファイバや携帯電話などの通信網やメガソーラーに代表される新エネルギー設備の拡充に伴って、シェルタには、これまで以上の機能性が求められています。昭電では、軽量、高気密、高断熱、高耐候性を誇るシェルタに、お客様仕様の付帯設備まで含めてご提供。雷害・地震・ネットワーク・セキュリティ各分野にわたるエンジニアリングにより、大切な機器を厳しい外部環境から安全、確実に保護します。

トピックス

熱流体解析による最適な空調・換気システムの提案

PCSやサーバなどシェルタ内に実装する設備は発熱量が多く、「熱だまり」などが発生しないような温度管理が重要です。昭電では熱流体解析ソフトによるシミュレーションを行い、最適な空調・換気システムの計画を提案し、大切な設備を熱から守ります。

  • [温度+ベクトル]シミュレーション映像


  • [パーティクル]シミュレーション映像


特長

  • 塩害仕様・積雪仕様などに最適な設計

    塩害、積雪、地震、台風、雷などの環境条件を考慮し、最適な仕様をご提案。厳しい外部環境から大切な機器を確実に保護します。

  • 内部機器のアッセンブリ製作が可能

    昭電は光配線盤からコールセンタシステムまで、情報通信分野に幅広い実績をもつエンジニアリング企業。そのため、シェルタ内にもお客様の仕様に対応した機器、設備を設置・配線することが可能です。

  • 一体型、分割型、現地組立型の選択が可能

    一体型は、自社工場でシェルタの組み立てから内部設備の実装・試験まで行います。設置場所の条件や搬入ルートにより一体型で輸送できない場合には、ユニット単位で搬入後、現地で組み立てることも可能です。

  • シェルタサイズをフレキシブルに設計可能

    シェルタは、内部機器のサイズや設置場所の面積など、さまざまな条件に応じてサイズ設計が可能です。

  • 換気・空調設備による安定した温度管理

    設置場所の環境条件や内部機器の発熱量等の空調負荷を専用プログラムによりシミュレーションし、最適な空調計画が可能です。安定した温度管理により、大切な機器を熱から保護します。

  • 軽量・高機能なサンドイッチパネルを採用

    サンドイッチパネルは、表面材にカラーガルバリウム鋼板またはアルミ材、芯材には発泡プラスチック保温材を使用したサンドイッチ構造となっています。これにより優れた気密性、断熱性、耐候性を発揮します。

  • 保守サービスメニューも充実

    シェルタ内の設備のみならず、シェルタ外装の保守サービスも実施しております。迅速な障害対応により、設置導入後も安心してご利用いただけます。

シェルタ例

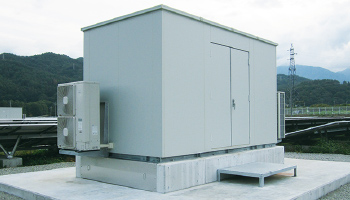

  • 太陽光発電用(PCS用)、蓄電池システム用(蓄電池+PCS収容)、観測機器収容局舎 シェルタ例
  • コンテナ型データセンター用、無線通信用(外メンテタイプ)シェルタ例

製品納入までの流れ

仕様

標準仕様

パネル仕様 外板・内板 カラーガルバリウム鋼板 ※アルミ材、ステンレス材に変更可能
断熱材 50 mm
設計強度 耐震強度 水平加速度:1.0 G  鉛直加速度:0.5 G
耐風速 瞬間最大風速:60 m/s
屋根強度 積雪量:1.0 m  積雪荷重:3000N/㎡(300 kg/㎡)
床強度 等分布荷重:5000N/㎡(500 kg/㎡)
防水防塵性能 IP44に準拠した性能を満足する
付帯装備 換気設備(換気扇、シャッター、フード)、照明設備、作業用コンセント、交流分電盤

※各強度についてはご指定により変更可能

オプション

本体オプション 耐塩塗装、特殊色塗装、多雪仕様、暴風仕様、二重床(フリーアクセスフロア))、融雪ヒーター
付帯オプション 塩害フィルタ、ケーブルラック、分電盤、制御盤、空調機、消火設備、SPD盤、耐雷トランス、
配線盤、光配線盤、無停電電源装置、19インチラック、ソーラーパネル
工事関係 基礎工事、シェルタ組立工事、電気設備工事

構造の種類

一体型(コンテナ型)タイプ 一体型のまま輸送できます。現地では基礎上アンカーに吊り下ろし固定するだけです。
シェルタ内設備を実装した状態で輸送できます。
分割型タイプ 現地工期のさらなる短縮が可能です。
現地組立タイプ 部材はすべてユニット構造になっているため、組立が簡単で工期短縮できます。
搬入に際して、山間部・ビル屋上・鉄塔下等、条件の厳しい場所でも容易に搬入・組立 ができます。
クローラーダンプ、ヘリ搬入も可能です。

保守サービス

シェルタ本体の保守サービス

定期的な点検や交換・再塗装などにより設備の劣化を防ぎ、お客様を事業停止から守ります。点検の実施や劣化診断により最適なメンテナンスのご提案をいたします。


外壁塗装の目視点検、交換

外部や内部の塗装面を点検し、ひび・膨れ・剥離のある場合は塗装を実施

パッキンの目視点検、交換

パッキンを目視により点検し、漏水の原因となる裂け目、破れを修復

シーリング目視点検、交換

シーリングを目視により点検し、漏水の原因となる亀裂を修復


空調・室外機の保守サービス

空調機は定期的な診断により異常・故障の予測が可能になります。また空調室外機はメンテナンスを行わないと性能が低下し、電気代が上がる恐れがあります。昭電では室外機の洗浄のほか本体の更新などもご提供します。


運転状況の確認

定期的な診断により、絶縁測定や各端子の緩み、警報動作確認、停電自動復旧確認、電圧、電流測定、運転圧力、通水確認等を実施

室外機フィン洗浄

毎年性能が低下する原因となる室外機のフィンを洗浄

空調機本体の更新

空調工事の実績とシェルタ事業に精通した昭電が、空調機更新もご提供

施工例

昭電は、一級建築士事務所としての確かな設計力と、雷害・地震・ネットワーク・セキュリティ・ファシリティ各分野にわたるエンジニアリングを駆使して、お客様仕様のシェルタを多数納品してきました。貴社の電気・通信事業の拡大・安定化にあたり、是非昭電をご用命ください。


  • デジタル放送所局舎

  • 信号用・通信用ハット

  • 大気観測用シェルタ

  • 携帯キャリア用シェルタ

  • 消防無線用シェルタ(外メンテタイプ)

  • 防災無線用シェルタ(内メンテタイプ)

カタログ・取扱説明書

名称 データ
形式
データ
サイズ
ダウン
ロード
シェルタカタログ PDF 2.5MB PDFダウンロード
