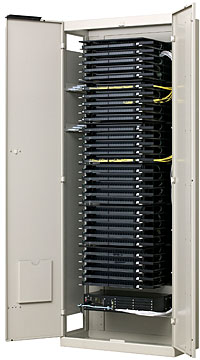

光配線管理システム
シンフォニィ
配線アシスト機能とリアルタイム管理機能で光配線盤の接続ミスを防ぐ
［シンフォニィ］は、高性能・高信頼性の光配線盤にアシスト機能をプラスし、リアルタイムに書き換えが可能な管理機能を装備した光配線管理システムです。人為的な作業ミスを防ぎ、作業者の熟練度に依存しない確実な配線作業を可能にします。
特長
光って知らせるアシスト機能が作業時の人為的な作業ミスを防止
-
●該当する対象ポートをLEDランプで表示
-
●作業完了を自動認識し、接続データを自動アップデート
-
●1ポート単位の接続変更から、大規模な接続変更の管理までサポート
-
●ネットワーク上の複数の光配線盤を集中管理
シンプルな構造で、高信頼性
-
●ポート間の接続を電気的なループで確認するシンプル構造のため光データに無影響
機能一覧
-
●ポート間接続サポート機能
-
●ポート間切断サポート機能
-
●接続・切断一括処理機能
-
●光コードの探査機能
-
●接続構成確認機能
-
●ネットワーク上の遠隔制御機能
-
●自己チェック機能
-
●セキュリティ機能
仕様
| 項目 | OMS-SSC-「 」 | |
|---|---|---|
| 光配線盤 | 外観寸法（例） | W: 780 × H: 2000 × D: 350 |
| 収容ポート数（例） | 600ポート／キャビネット | |
| 適用コネクタ | SC 2連 | |
| 制御ユニット | 外観寸法 | W: 450 × H: 200 × D: 260 |
| コンソールポート数 | 最大1600ポート／1ユニット | |
| 制御コンソールとのI/F | LAN（TCP/IP）およびRS-232 | |
| 電源仕様 | AC100V（DC48V対応可） | |
| 使用環境 | 温度：5〜35℃ 湿度：20〜85％（結露なきこと） | |
| 制御コンソール | 対応機種 | Windows XP／2000 |
| ハードディスク容量2GB以上 | ||
| LAN/RS-232ポートを装備していること | ||
| コントロール可能な光配線盤数 | 最大100台／1コンソール | |
| ネットワーク関連 | IPv4 | |
| ユーザーIDとパスワードによる認証 | ||
| 複合パッチコード | コード条長 | 指定による |
