ヒューズ盤
自立タイプ・ラックマウントから選定可能
容量、分岐数、設置場所によって自立タイプまたはラックマウントを選べるヒューズ盤です。
特長
-
●プラグイン型のため容易に容量変更・交換が可能
-
●分岐ヒューズ容量最大50A実装可能
-
●マルチメータ搭載で電圧・電流・電力を監視可能（自立タイプ）
-
●アナログ出力で電力監視可能（自立タイプ）
主な使用場所
通信 ・ 電力 ・ コンピュータ ・ FA
仕様
| タイプ | 自立タイプ |
|---|---|
| 定格電圧 | DC-48V |
| 系統数 | 1系統/2系統 |
| 主幹MCCB | 100A～400A |
| 分岐数 | 10～30回路×1系統/2系統 |
| 表示灯 | 受電、警報 |
| マルチメータ | 電圧、電流、電力を計測可能 |
| 外部出力 | トリップ、ヒューズ溶断警報a接点、アナログ出力 |
| 設置場所 | 屋内 |
| 寸法 | 600～800×550×2300 突起含まず |
※系統数、容量により変わります。
| タイプ | ラックマウントタイプ |
|---|---|
| 定格電圧 | DC-48V |
| 系統数 | 1系統/2系統 |
| 分岐数 | 2～10回路※ |
| 外部出力 | ヒューズ溶断警報a接点出力 |
| 設置場所 | 屋内 |
| 寸法 | 480×400×133（3U） 突起含まず |
※系統数、容量により変わります。

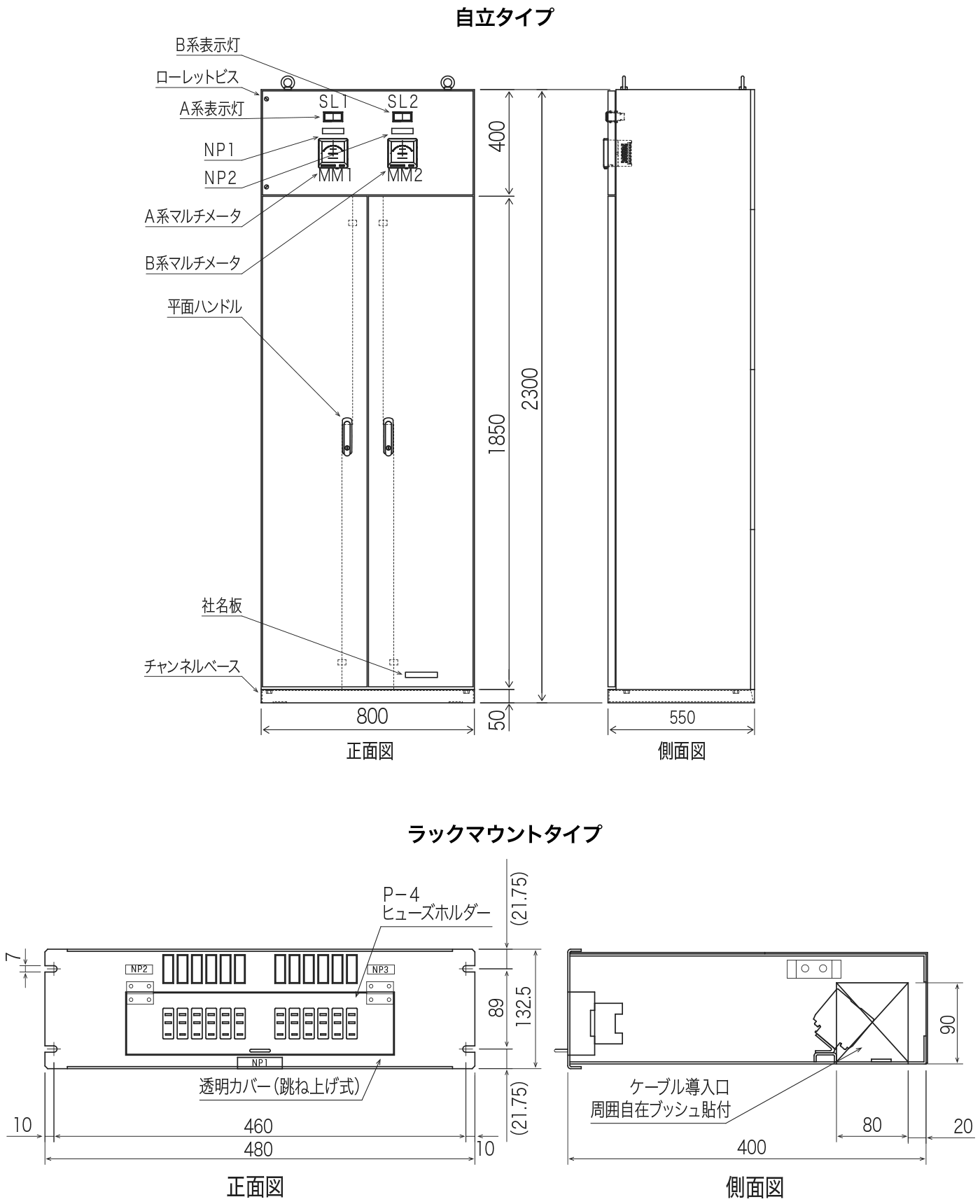

外形図
