AFD-T2ULシリーズ｜電源用SPD（避雷器）｜雷害対策

雷害対策電源用SPD

電源用クラスⅠ・ⅡSPD

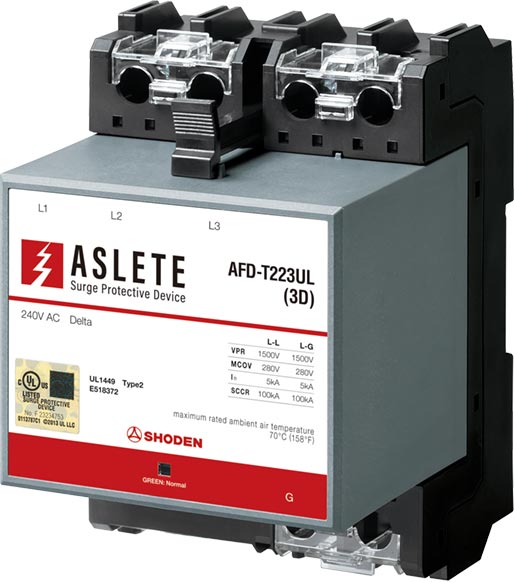

AFD-T2ULシリーズ

UL1449 Listed認証を取得した過電流保護内蔵の電源用SPD

AFD-T2ULは、NFPA79で要求されるSPDの仕様に適合したUL1449 Listed認証のSPDです。UL1449 Listed Type2のため、引込盤の主遮断器の負荷側に接続する産業機械の過電圧保護に最適です。また、過電流保護を内蔵しているので、SPDの配線保護および短絡保護のためのヒューズは不要です。

特長

UL1449 Listed 認証品でタイプ2

引込盤の主遮断器の負荷側に接続する産業機械の過電圧保護に最適です。

過電流保護（ヒューズ）を内蔵

別途、SPDの配線保護および短絡保護のためのヒューズは不要です。

SPDに内蔵する過電流保護（ヒューズ）の定格：定格電流30A、遮断容量100kA

短絡電流定格（SCCR）は、安心の100kA

産業用盤のSCCR低下を引き起こしません。

北米のAC100V 、200V 、400V電源システムに適合

ヒューズ内蔵による省スペース化と配線工数の低減

UL認証について

米国の産業用機械および産業用盤に設置するSPDに対する要求事項

米国における、産業用機械および産業用盤に対する要求事項を規定する基準・規格は、次のピラミッドで表すことができます。詳細はページ下段PDF資料にてご確認ください。

仕様

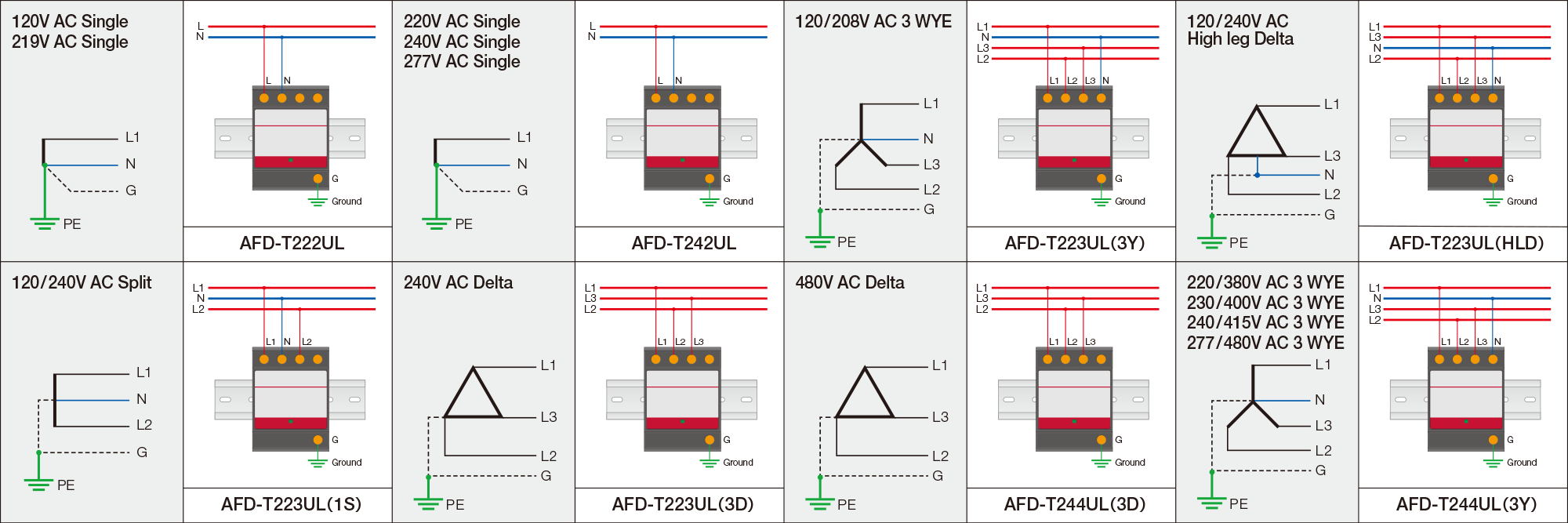

シリーズ	AFD-T2ULシリーズ
形式	AFD-T222UL	AFD-T223UL(1S)	AFD-T223UL(3D)	AFD-T223UL(3Y)	AFD-T223UL(HLD)
規格	UL1449
ULファイル番号	E518372
認証	Listed
種類／SPDのタイプ	オープンタイプSPD／タイプ2
適用回路	単相2線 AC120V 単相2線 AC119V	単相3線 AC120/240V	三相3線デルタ AC240V	三相4線スター AC120/208V	単相三相共用4線 AC120/240V
防護モード	L-N間、L-G間、N-G間	L-L間、L-N間、L-G間、N-G間	L-L間、L-G間	L-L間、L-N間、L-G間、N-G間	L-L間、L-N間、L-G間、N-G間
電圧防護定格 VPR	1500V（L-L間、L-N間、L-G間、N-G間）			1500V（L-L間、L-G間） 1200V（L-N間、N-G間）
公称放電電流 In	8/20μs　5kA
短絡電流 SCCR	100kA
警報接点 SCCR	無し

シリーズ	AFD-T2ULシリーズ
形式	AFD-T244UL	AFD-T244UL(3D)	AFD-T244UL(3Y)
規格	UL1449
ULファイル番号	E518372
認証	Listed
種類／SPDのタイプ	オープンタイプSPD／タイプ2
適用回路	単相2線 AC220V 単相2線 AC240V 単相2線 AC277V	三相3線デルタ AC480V	三相4線スター AC220/380V 三相4線スター AC230/400V 三相4線スター AC240/415V 三相4線スター AC277/480V
防護モード	L-N間、L-G間、N-G間	L-L間、L-G間	L-L間、L-N間、L-G間、N-G間
電圧防護定格 VPR	2000V（L-L間、L-N間） 1800V（L-G間、N-G間）		2000V（L-L間） 1800V（L-N間、L-G間） 1500V（N-G間）
公称放電電流 In	8/20μs　5kA
短絡電流 SCCR	100kA
警報接点 SCCR	無し
