ACM-2PECA｜電源用SPD（避雷器）｜雷害対策

雷害対策電源用SPD

電源用クラスⅡSPD
ACM-2PECA

小形の単相2線100V、200V用SPD

ACM-2PECAは装置・機器の直近、または内部に設置する小形の単相2線100V、200V用SPDです。安全にSPDの交換が可能なコネクタインで、装置・機器内部のわずかなスペースに実装可能です。アースバーをスライドするだけで、複数のACMシリーズやサンダーブロッカーProと接地の連結してお使いいただけます。

特長

小形で分離器内蔵のため、装置・機器内部のわずかなスペースに実装可能

SPD分離器（過電流分離器）内蔵のため、別途、SPD分離器は不要です。さらに小形形状のため、装置・機器内部のわずかなスペースに実装可能。

安全にSPDの交換が可能なコネクタイン

電源接続端子は2段式 3極差込端子です。端子は、感電保護を有したコネクタ接続のため、安全にSPDを取り外すことが可能です。

状態表示、警報接点出力

SPD寿命時には、SPDに内蔵するSPD分離器が動作します。状態表示は、正常時にLED緑が点灯し、寿命または停電時に消灯します。警報接点は、SPDに内蔵するSPD分離器の動作に連動して出力します。そのため、停電時の不要動作はありません。

ACMシリーズ、サンダーブロッカーProと接地の連結が可能

アースバーをスライドするだけで、複数のACMシリーズやサンダーブロッカーProとの接地の連結（接地の共通化）が可能です。

ACMシリーズの警報接点を一括で出力可能

2段式の警報接点端子の採用によって、複数のACMシリーズを連結して使用する場合、警報接点を一括で出力することが可能です。

スライドスイッチによって、SPDの状態表示と警報接点出力の確認が可能

製品前面のスライドスイッチを左側（CHECK側）にスライドすることで、SPDの状態表示と警報接点出力の動作確認が可能です。

SPDの接続線長による電圧降下を抑制するV結線に適した構造

負荷電流が12A以下の場合、SPDの接続線長による電圧降下を抑制し、機器に加わる制限電圧を低減できるV結線に適した構造です。

※ I結線では、電源から電源接続端子までの配線長はできるだけ短くしてください（0.5m以下が望ましい）。

I_Totalの強化により1ランク上の総合性能を実現

SPDの基本性能である、公称放電電流In、最大放電電流Imaxは、SPDの1相当たりの性能のため、SPDの総合性能を示していません。昭電はSPDの総合性能を重視し、I_Totalを従来品に比べ強化しました。
※I_Totalは接地に流すことができる雷電流の合計でJIS C 5381-11では、これを全放電電流と規定しています。

日本のTOV（一時的過電圧）を考慮した安全性

JIS C 5381-11に規定するTOV値に加え、日本の電源系統の事故により発生するTOV値（JIS C 5381-12:2021に記載）でも試験を実施しており、日本の電源システムにおいて安全にご使用できます。

進化した安全遮断技術SITS®を採用

従来品より、防護部品（MOV：バリスタ）故障時の発熱による熱分離性能が大幅に向上。内蔵するSPD分離器（過電流分離器）と熱分離器との動作協調により、漏れ電流領域から大きな短絡電流まで、SPD単体で遮断可能です。

NETIS（新技術情報提供システム）登録（KT-240041-A）

NETIS（新技術情報提供システム）とは、国土交通省が新技術の活用のため、新技術に関わる情報の共有及び提供を目的として整備したデータベースシステムです。

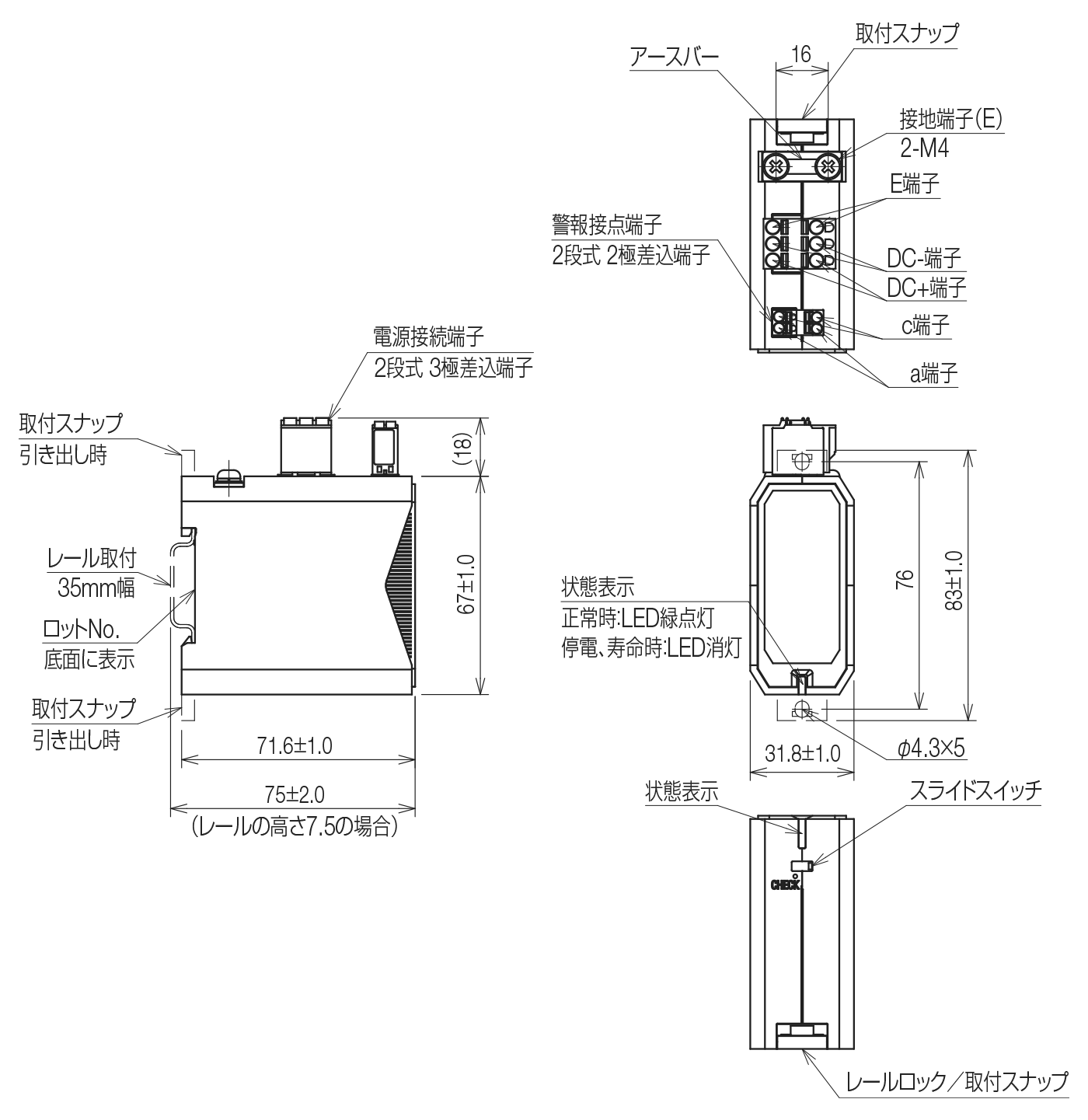

仕様

形名		ACM-2PECA
適用回路		単相2線 100V　単相2線 200V　DC110V※
適合規格		JIS C 5381-11
防護モード		線間、接地間
最大連続使用電圧 Uc		AC250V
公称放電電流 In		8/20µs 5kA
最大放電電流 Imax		8/20µs 10kA
全放電電流 ITotal		8/20µs 20kA
電圧防護レベル Up	線間	1.2kV
	接地間	1.5kV
定格短絡電流 ISCCR		AC220V 10kA
SPD分離器		SPD分離器（過電流分離器）と熱分離器をSPDに内蔵
状態表示		正常時：LED（緑）点灯　寿命時、停電時：LED消灯
警報接点		a接点
推奨接続電線径	電源接続端子	0.75mm² ～ 2mm²
	接地端子（E）	2mm² ～ 5.5mm²

※直流の仕様は直流電源用SPD のページをご覧ください。
