雷害対策 電源用SPD

電源用 クラスⅠ・ⅡSPD
AFD-Tシリーズ

安全遮断技術SITSに対応した分離器内蔵SPD

  • JIS C 5381-11
  • SPD分離器内蔵
  • クラス1
  • クラス2
  • Itotal
  • SITS
  • プラグイン
  • 故障表示
  • 警報接点
  • RoHS
  • NETIS
  • 二種耐熱

SPD分離器（ヒューズ）を内蔵し、日本の電源システムへの最適化、及び信頼性と安全性を向上させたハイエンドモデルのクラスⅡ SPDで、AFD-T4シリーズはクラスⅠにも対応しています。SPD分離器内蔵形、ねじアップ式端子台採用により省スペース、取り付け作業性に優れています。

特 長

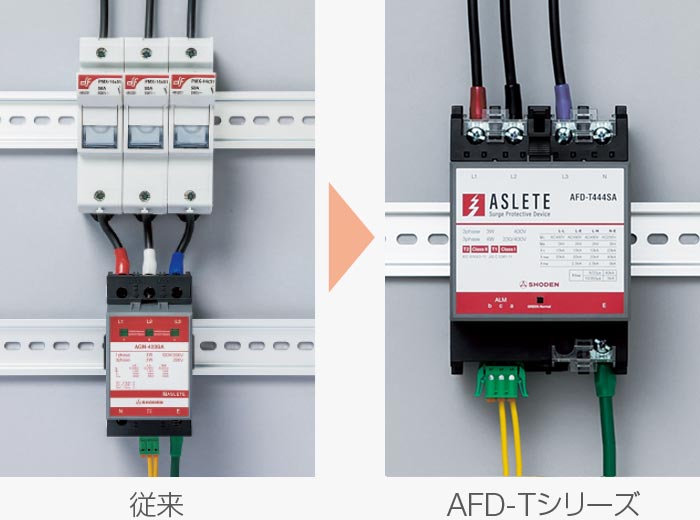

分離器内蔵による省スペース化と配線工数の低減

SPD分離器（電流ヒューズ）外部SPD分離器は不要です。これにより、省スペース化、配線工数の低減を実現します。

安全にSPDプラグ交換可能なセーフティプラグイン

プラグ取り外しレバーの採用により、充電部の近傍に手を近づけること無く、安全にSPDプラグを取り外すことが可能です。また、プラグを外した状態でも、IP20の感電保護が可能です。

適合規格 JIS C 5381-11 クラスⅠ対応

最新のJIS（JIS C 5381-11）に適合し、AFD-T4シリーズはクラスⅠにも対応しています。

ITotalの強化により1ランク上の総合性能を実現

SPDの基本性能である、公称放電電流In、最大放電電流Imaxは、SPDの1相当たりの性能のため、SPDの総合性能（接地に流すことができる雷電流の合計でJIS C 5381-11では、これを全放電電流ITotal と規定）を示していません。昭電はSPDの総合性能を重視し、AFDシリーズではITotalを従来品に比べ強化しました。この結果、AFD-T4シリーズ（Imax20kA）の総合性能は従来のImax40kAと等しく、AFD-T2シリーズ（Imax10kA）の総合性能は従来のImax20kAと等しくなります。

ねじアップ式端子台による配線工数の低減

端子カバーの取り外しが不要の脱落防止機構付ねじアップ式端子台の採用により、配線工数を低減します。ネジ端子マーキングが必要な場合は、透明カバーを外して行うことができます。

故障表示、警報接点出力（有り/無しを選択可能）

故障表示は、視認性が良いLED点灯式です。故障接点は信頼性の高い電気式です。SPDに通電が無い状態での、警報接点の不要動作はありません。

公共建築工事標準仕様書、建築設備設計基準適合

公共建築工事標準仕様書（令和4年版）に適合し、建築設備設計基準（令和3年版）に記載する、「低圧用SPDが分離器を内蔵する場合」に適合した製品です。

日本のTOV（一時的過電圧）を考慮した安全性

JIS C 5381-11に規定するTOV値に加え、日本の電源系統の事故により発生するTOV値でも試験を実施し、安全性を確認しています。この日本のTOVは次のJIS改定時に追加される予定です。

進化した安全遮断技術SITS®を採用

SPDに内蔵する新設計の熱分離器は、防護部品（MOV：バリスタ）故障時の発熱による熱分離性能が大幅に向上しました。これによりJIS C 5381-11に規定する「SPDの故障モードを模擬するための追加試験」において、MOVが短絡故障する前（劣化状態）の温度上昇で、MOVを電源幹線から分離することが可能です。また、内蔵するSPD分離器（高遮容量の電流ヒューズ）と熱分離器との動作協調により、漏れ電流領域から大きな短絡電流まで、SPD単体で遮断可能です。この機能によりSPD故障時の発火の危険性を排除しました。

NETIS（新技術情報提供システム）登録（KT-240041-A）

NETIS（新技術情報提供システム）とは、国土交通省が新技術の活用のため、新技術に関わる情報の共有及び 提供を目的として整備したデータベースシステムです。

二種耐熱

二種耐熱形低圧配電用サージ防護デバイスの登録製品を指定可能です。

ELCB用接地端子付AFD-T223EA

AFD-T223EAは、分電盤内にD種接地とELCB接地の2種類の接地端子がある場合でも1台のSPDで保護できるよう二つの独立した接地端子を有しています。従来のようにSPDを2台設置する、または接地間にSPDを追加する必要がなくなり、省スペース化、コスト低減が可能になりました。

シリーズラインナップ

  • AFD-T4シリーズ / 警報接点有り
    AFD-T422SA ・ AFD-T423SA ・ AFD-T444SA
  • AFD-T4シリーズ / 警報接点無し
    AFD-T422S ・ AFD-T423S ・ AFD-T444S
  • AFD-T2シリーズ / 警報接点有り
    AFD-T222SA ・ AFD-T223SA ・ AFD-T223EA ・ AFD-T244SA
  • AFD-T2シリーズ / 警報接点無し
    AFD-T222S ・ AFD-T223S ・ AFD-T244S

仕様

AFD-T4シリーズ

シリーズ AFD-T4シリーズ
型式 警報接点有り AFD-T422SA AFD-T423SA AFD-T444SA
型式 警報接点無し AFD-T422S AFD-T423S AFD-T444S
適用回路 単相2線 100V 200V
単相3線 100/200V※
三相3線 200V※
DC110V		 単相3線 100/200V
三相3線 200V
三相4線 100/173V		 三相3線 400V
三相4線 230/400V
試験規格 JIS C 5381-11
防護モード -L間、L-E間、L-G/N間、G/N-E間
最大連続使用電圧 Uc AC280V AC490V
クラスⅡ 公称放電電流 In 8/20μs 10kA（L-L、L-E、L-G/N） 20kA（G/N-E）
最大放電電流 Imax 8/20μs 20kA（L-L、L-E、L-G/N） 40kA（G/N-E）
全放電電流 Ic 8/20μs 40kA
クラスⅠ インパルス放電電流 Ic 10/350μs 2.5kA
全放電電流 Ic 10/350μs 5kA
電圧防護レベル Uc 1.25kV（L-L、L-G） 1.4kV（L-E、G-E） 2kV&
定格短絡電流 ISCCR AC440V 100kA

AFD-T2シリーズ

シリーズ AFD-T2シリーズ
型式 警報接点有り AFD-T222SA AFD-T223SA AFD-T223EA AFD-T244SA
型式 警報接点無し AFD-T222S AFD-T223S − AFD-T244S
適用回路 単相2線 100V 200V
単相3線 100/200V※
三相3線 200V※
DC110V		 単相3線 100/200V
三相3線 200V
三相4線 100/173V		 単相3線 100/200V
三相3線 200V
三相4線 100/173V		 三相3線 400V
三相4線 230/400V
試験規格 JIS C 5381-11
防護モード L-L間、L-E間、L-G/N間、G/N-E間
最大連続使用電圧 Uc AC280V AC490V
クラスⅡ 公称放電電流 In 8/20μs 5kA（L-L、L-E、L-G/N） 10kA（G/N-E）
最大放電電流 Imax 8/20μs 10kA（L-L、L-E、L-G/N） 20kA（G/N-E）
全放電電流 Ic 8/20μs 20kA
クラスⅠ インパルス放電電流 Ic －
全放電電流 Ic －
電圧防護レベル Uc 1.25kV（L-L、L-G） 1.4kV（L-E、G-E） 2kV
定格短絡電流 ISCCR AC440V 100kA

※ N相（接地相）が明確な場合は、使用可能です。但し、電源引込部にクラスⅠSPD（AFD-Sシリーズ）を設置する場合はAFD-T423S（A）またはAFD-T223S（A）をご使用ください。

※直流の仕様は 直流電源用SPD のページをご覧ください。

配線方法

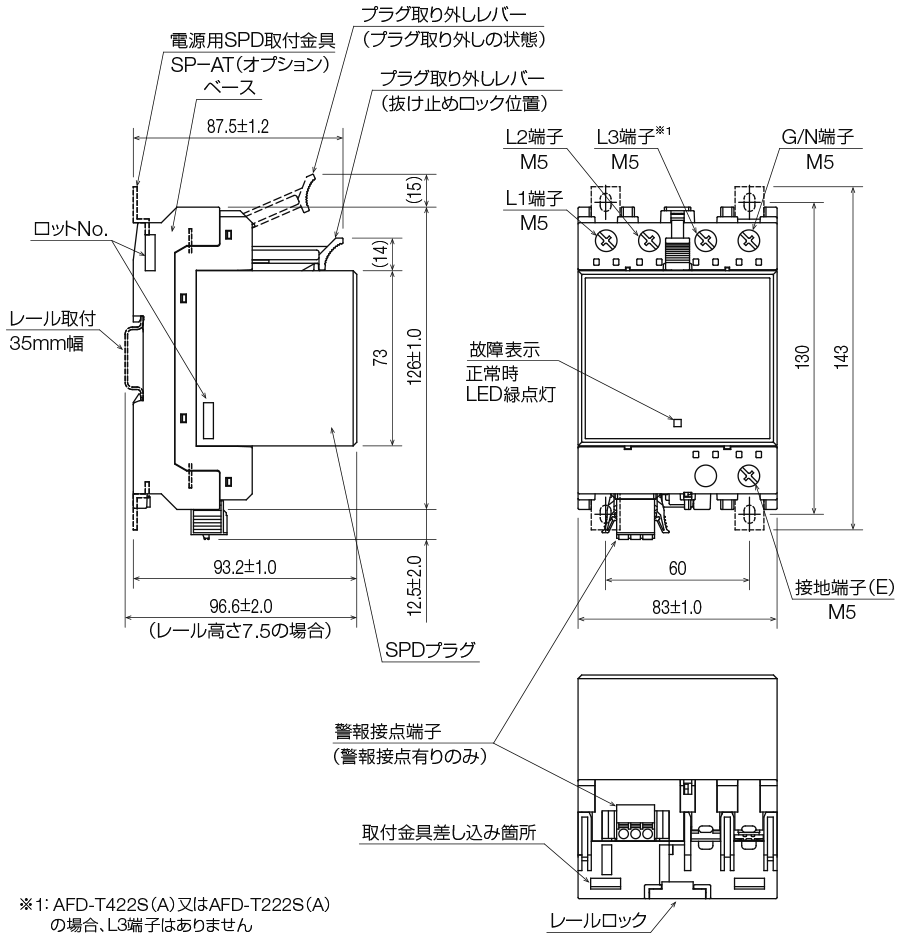

外観図

カタログ・取扱説明書

名称 データ形式 データサイズ ダウンロード
AFD-Tシリーズカタログ PDF 0.7MB PDFダウンロード
雷害対策総合カタログ PDF 18.5MB PDFダウンロード
AFD-Tシリーズ取扱説明書 PDF 0.8MB PDFダウンロード
AFD-Tシリーズ（ELCB用接地端子付）取扱説明書 PDF 0.9MB PDFダウンロード
CADデータ DXF ー CADダウンロード
